- Блок электронный, чехол
- Датчик
- Зарядное устройство USB (1А)
- Кабель USB
- Программа связи с ПК на "Flash-визитке" / CD
- Руководство по эксплуатации (с отметкой о поверке)
- Сумка (при комплектации Кейсом не поставляется)
ПОИСК-2.6 Измеритель толщины защитного слоя бетона
Назначение
ПОИСК-2.6 предназначен для оперативного контроля качества армирования железобетонных изделий и конструкций вихретоковым методом при обследовании зданий и сооружений, при технологическом контроле на предприятиях и стройках.
Прибор используют для локализации участков залегания арматуры перед измерением прочности бетона различными методами (ультразвуковым, ударно-импульсным, отрывом со скалыванием и скола ребра) для исключения ошибок.
- Реализованный в приборе вихретоковый метод обеспечивает:
– одновременное определение толщины защитного слоя бетона и неизвестного диаметра арматуры без использования эталона-прокладки, позволяя обследовать конструкции перед восстановлением защитного слоя бетона с максимальной точностью и высокой скоростью даже при отсутствии на них технической документации
– проведение достоверных измерений на участках конструкций с густым армированием (при минимальном шаге расположения арматуры) - Сочетание визуализации положения арматурного стержня на дисплее прибора, светового индикатора арматуры на датчике и тонального акустического сигнала даёт максимально удобный интерфейс работы для проведения измерений в режиме реального времени
- Высококонтрастный цветной TFT дисплей с большими углами обзора, разрешением 320х240 позволяет работать при температурах до -20 °C
- Система меню с кнопками быстрого доступа повышают скорость и удобство работы с прибором
- Малое потребление и встроенный литиевый аккумулятор гарантируют длительный период автономной работы прибора, а зарядное устройство обеспечивает его быструю зарядку
- Разъемы фирмы LEMO
Описание и технические характеристики
- Режимы работы прибора:
- определение проекций арматуры на поверхность конструкции,
- одновременное измерение толщины защитного слоя и диаметра арматуры при неизвестных параметрах армирования,
- измерение толщины защитного слоя бетона при известном диаметре,
- определение диаметра арматуры при известном защитном слое,
- определение диаметра при глубоком залегании арматуры (свыше 70...90 мм, в зависимости от диаметра арматуры) по методу эталона-прокладки, когда основной метод неработоспособен.
- Автоматизированная калибровка прибора перед выполнением измерений
- Настройка на неизвестные марки сталей с их сохранением в памяти
- Отображение информации на высокоинформативном цветном дисплее с подсветкой
- Архивация 1500 результатов и условий измерений, ускоренный поиск результатов в архиве по датам и номерам
- Русский и английский язык меню и текстовых сообщений
- Разъем USB для работы с компьютером и заряда аккумулятора
| Диапазон измерения защитного слоя, мм | |
| - диаметров арматура от 3 до 12 мм | 2...100 |
| - диаметров арматура от 14 до 30 мм | 5...120 |
| - диаметров арматура от 32 до 50 мм | 10...170 |
| Контролируемые диаметры, мм | 3...50 |
| Предел погрешности измерения защитного слоя h, в диапазонах, мм | |
| - от 5 до 130 | ±(0,03h + 0,5) |
| - от 2 до 5 и св. 130 до 170 | не нормируется |
| Габаритные размеры, мм: | |
| - электронного блока | 150x68x23 |
| - датчика | 150x22x50 |
| Масса, кг: | |
| - электронного блока | 0,19 |
| - датчика | 0,35 |
| Диапазон рабочих температур, °С | -10...+40 |
- Перенос результатов измерений в ПК
- Архивация, документирование и обработка результатов
- Экспорт в Excel, сохранение в текстовый формат для других программ
Загрузки
Руководство по эксплуатации (Размер: 1,9 Мбайт)
Программа связи с ПК (Размер: 10,7 Мбайт)
Каталог продукции (Размер: 14,9 Мбайт)
Вопрос-ответ
Дополнительные материалы
При возведении зданий и сооружений с использованием железобетонных конструкции необходимо обеспечить достаточный защитный слой бетона до арматуры, который будет гарантировать защиту стального каркаса от воздействия коррозионных факторов, согласно требованиям СНиПов. При недостаточной толщине защитного слоя бетона до арматуры стальные стержни подвергаются коррозии, в результате чего вся конструкция может потерять свои прочностные свойства и не выдержит требуемой нагрузки, что может привести к разрушению объекта.
Контроль за толщиной защитного слоя бетона до арматуры необходим как на стадии строительства, так и при дальнейшей эксплуатации объекта, для своевременных работ по реконструкции и модернизации зданий или сооружений. Своевременное восстановление защитного слоя бетона позволит сохранить прочность всей железобетонной конструкции.
Назначение измерителя ПОИСК-2.6
Компания «Интерприбор» представляет измеритель толщины защитного слоя бетона до арматуры ПОИСК 2.6, который предназначен для:
- оперативного и комплексного контроля качества железобетонных конструкции на всех стадиях производства, строительства и эксплуатации;
- контроля работ по восстановлению защитного слоя бетона;
- выявления дефектов железобетонных конструкций различного происхождения.
Преимущества измерителя толщины защитного слоя бетона ПОИСК-2.6
Преимуществами локатора арматуры ПОИСК 2.6 являются:
- возможность определения толщины защитного слоя как для арматуры известного диаметра, так и в случаях, когда диаметр арматуры неизвестен (это особенно важно при работах по восстановлению защитного слоя бетона на объектах с отсутствующей документацией);
- удобство для пользователя благодаря удобному цветному графическому дисплею и автоматической калибровке;
- легкий вес, компактность и мощный аккумулятор, которые делают прибор незаменимым как измеритель защитного слоя бетона до арматуры непосредственно на объекте строительства;
- широкий диапазон режимов работы, в том числе позволяющий работать с железобетонными конструкциями с глубоким заложением арматуры;
- возможность эксплуатации при температуре окружающей среды от -20 до +40С.

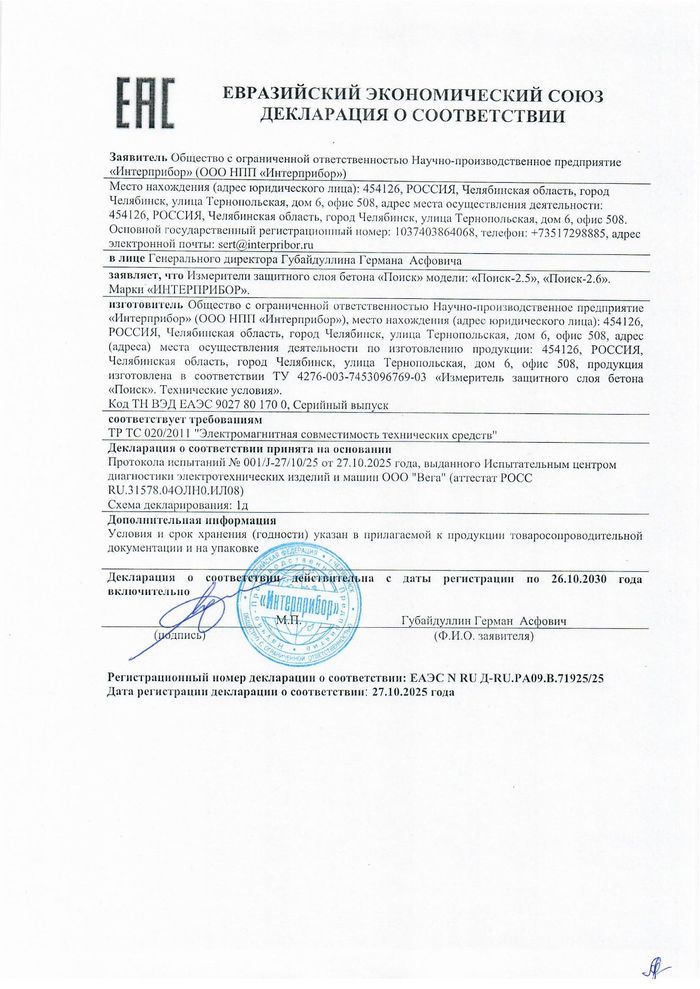

Локатор арматуры ПОИСК 2.6 внесен в Государственный реестр СИ России и реестры Беларуси и Казахстана. Для удобного хранения и транспортировки прибора заказчики могут приобрести специальный защитный кейс.
